产品广泛应用于政府、金融、教育、交通、广电、
医疗、企业等各个行业领域
性能特点：
★各部分架构均采用数字化控制，性能指标优异。
★单功率模块容量20KVA，所有模块高度均为2U；UPS模块具备在线热插拔功能。

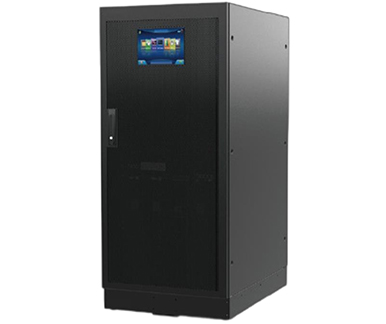

★采用19英寸标准机柜外观，美观大方，可以完美匹配机房应用环境。
★当冗余模块数达到两个以上时，系统可用性达到99.999%，MTBF（平均无故障时间）长达25万小时以上；支持柜间4个机柜并机，并机时可共用电池组。
★可设定充电电流，恒流、恒压和浮充充电模式可自动平滑切换，电池数量30-50节可选。
★机柜超大LCD显示，带触控功能，中/英文双语可选。
★当出现紧急情况时，可以切换到维修旁路供电，维修人员可以安全地在线维修；在紧急情况下按下EPO按键可以紧急关机，并且具有远程紧急关机（REPO）功能。
★集中监控模块具备热插拔功能，RS485通信接口，可选择安装SNMP卡、继电器、干接点卡等选配件。
规格型号 | MX3360/20 | MX33100/20 | MX33120/20 | MX33200/20 | |
额定容量 | 60kVA | 100kVA | 120kVA | 200kVA | |
模块容量 | 20kVA | ||||
最大模块数量 | 3 | 5 | 6 | 10 | |
相制 | 三进三出 | ||||
输入 | |||||
额定输入电压 | 380/400/415VAC | ||||
输入电压范围 | 208~478VAC | ||||
输入频率范围 | 40Hz-70Hz | ||||
输入功率因数 | ≥0.99 | ||||
输入电流谐波（THDi） | ≤3%（100%线性负载） | ||||
旁路电压范围 | 380VAC上限：25%（可选+10%、+15%、+20%）；400VAC上限：20%（可选+10%、+15%）；415VAC上限：15%（可选+10%）下限：-45%（可选-20%、-30%） | ||||
旁路频率保护范围：±10% | |||||
输出 | |||||
额定输出电压 | 380/400/415VAC | ||||
输出功率因数 | 1 | ||||
电压精度 | ±1% | ||||
频率 | 市电模式 | 与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时， 输出频率50*（±0.2%）Hz
| |||
电池模式 | （50/60±0.2%）Hz | ||||
电流波峰比 | 3：1 | ||||
切换时间 | 市电模式转旁路模式：0ms（跟踪）；市电模式转电池模式：0ms
| ||||
输出电压谐波（THDV） | ≤2%（100%线性负载）；≤5%（100%非线性负载） | ||||
整机效率 | 96% | ||||
过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路； 150%负载，持续1min后转旁路；≥150%负载，立即转旁路。 | ||||
电池 | |||||
电池电压 | ±180V/±192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300VDC（30-50节可选） | ||||
充电电流 | 机框 | 最大30A | 最大50A | 最大60A | 最大100A |
模块 | 最大10A | ||||
环境 | |||||
工作温度 | 0℃~40℃ | ||||
存储温度 | -25℃~55℃ | ||||
湿度范围 | 0~95%（不凝露） | ||||
工作海拔高度 | ＜1500米 | ||||
功能 | |||||
通讯接口 | RS232、RS485、2个Intelligent Slot（智能卡插槽）、干接点
| ||||
其他 | |||||
尺寸：宽*深*高（mm） | 机框 | 600*850*1350 | 600*850*1350 | 600*850*1550 | 600*850*2000 |
模块 | 620*440*86 | ||||
重量：（KG） | 机框 | 158 | 158 | 167 | 245 |
模块 | 21.6 | ||||
规格型号 | MX3360/20 | MX33100/20 | MX33120/20 | MX33200/20 | |
额定容量 | 60kVA | 100kVA | 120kVA | 200kVA | |
模块容量 | 20kVA | ||||
最大模块数量 | 3 | 5 | 6 | 10 | |
相制 | 三进三出 | ||||
输入 | |||||
额定输入电压 | 380/400/415VAC | ||||
输入电压范围 | 208~478VAC | ||||
输入频率范围 | 40Hz-70Hz | ||||
输入功率因数 | ≥0.99 | ||||
输入电流谐波（THDi） | ≤3%（100%线性负载） | ||||
旁路电压范围 | 380VAC上限：25%（可选+10%、+15%、+20%）；400VAC上限：20%（可选+10%、+15%）；415VAC上限：15%（可选+10%）下限：-45%（可选-20%、-30%） | ||||
旁路频率保护范围：±10% | |||||
输出 | |||||
额定输出电压 | 380/400/415VAC | ||||
输出功率因数 | 1 | ||||
电压精度 | ±1% | ||||
频率 | 市电模式 | 与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时， 输出频率50*（±0.2%）Hz
| |||
电池模式 | （50/60±0.2%）Hz | ||||
电流波峰比 | 3：1 | ||||
切换时间 | 市电模式转旁路模式：0ms（跟踪）；市电模式转电池模式：0ms
| ||||
输出电压谐波（THDV） | ≤2%（100%线性负载）；≤5%（100%非线性负载） | ||||
整机效率 | 96% | ||||
过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路； 150%负载，持续1min后转旁路；≥150%负载，立即转旁路。 | ||||
电池 | |||||
电池电压 | ±180V/±192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300VDC（30-50节可选） | ||||
充电电流 | 机框 | 最大30A | 最大50A | 最大60A | 最大100A |
模块 | 最大10A | ||||
环境 | |||||
工作温度 | 0℃~40℃ | ||||
存储温度 | -25℃~55℃ | ||||
湿度范围 | 0~95%（不凝露） | ||||
工作海拔高度 | ＜1500米 | ||||
功能 | |||||
通讯接口 | RS232、RS485、2个Intelligent Slot（智能卡插槽）、干接点
| ||||
其他 | |||||
尺寸：宽*深*高（mm） | 机框 | 600*850*1350 | 600*850*1350 | 600*850*1550 | 600*850*2000 |
模块 | 620*440*86 | ||||
重量：（KG） | 机框 | 158 | 158 | 167 | 245 |
模块 | 21.6 | ||||
| 型号 | 产品编号 | 功率范围 | 发布日期 | 下载 |
| MX系列 20-200KVA三进三出模块化UPS | MX系列三进三出模块化UPS | 20-200KVA | 2024-07-01 |  |
