产品广泛应用于政府、金融、教育、交通、广电、
医疗、企业等各个行业领域
性能特点:
★各部分架构均采用数字化控制,性能指标优异。
★单功率模块容量25KVA,所有模块高度均为2U;UPS模块具备在线热插拔功能。

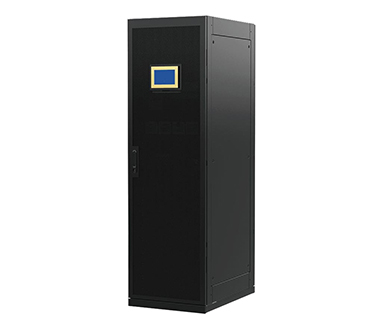

★采用19英寸标准机柜外观,美观大方,可以完美匹配机房应用环境。
★当冗余模块数达到两个以上时,系统可用性达到99.999%,MTBF(平均无故障时间)长达25万小时以上;支持柜间4个机柜并机,并机时可共用电池组。
★可设定充电电流,恒流、恒压和浮充充电模式可自动平滑切换,电池数量30-50节可选。
★机柜超大LCD显示,带触控功能,中/英文双语可选。
★当出现紧急情况时,可以切换到维修旁路供电,维修人员可以安全地在线维修;在紧急情况下按下EPO按键可以紧急关机,并且具有远程紧急关机(REPO)功能。
★集中监控模块具备热插拔功能,RS485通信接口,可选择安装SNMP卡、继电器、干接点卡等选配件。
规格型号 | MX3375/25 | MX33125/25 | MX33150/25 | MX33250/25 | |
额定容量 | 75kVA | 125kVA | 150kVA | 250kVA | |
模块容量 | 25kVA | ||||
最大模块数量 | 3 | 5 | 6 | 10 | |
相制 | 三进三出 | ||||
输入 | |||||
额定输入电压 | 380/400/415VAC | ||||
输入电压范围 | 208~478VAC | ||||
输入频率范围 | 40Hz-70Hz | ||||
输入功率因数 | ≥0.99 | ||||
输入电流谐波(THDi) | ≤3%(100%线性负载) | ||||
旁路电压范围 | 380VAC上限:25%(可选+10%、+15%、+20%);400VAC上限:20%(可选+10%、+15%);415VAC上限:15%(可选+10%)下限:-45%(可选-20%、-30%) | ||||
旁路频率保护范围:±10% | |||||
输出 | |||||
额定输出电压 | 380/400/415VAC | ||||
输出功率因数 | 1 | ||||
电压精度 | ±1% | ||||
频率 | 市电模式 | 与输入同步;当市电频率超出最大±10%(可设置±1%、±2%、±4%、±5%)时, 输出频率50*(±0.2%)Hz
| |||
电池模式 | (50/60±0.2%)Hz | ||||
电流波峰比 | 3:1 | ||||
切换时间 | 市电模式转旁路模式:0ms(跟踪);市电模式转电池模式:0ms
| ||||
输出电压谐波(THDV) | ≤2%(100%线性负载);≤5%(100%非线性负载) | ||||
整机效率 | 96% | ||||
过载能力 | 110%负载,持续60min后转旁路;125%负载,持续10min后转旁路; 150%负载,持续1min后转旁路;≥150%负载,立即转旁路。 | ||||
电池 | |||||
电池电压 | ±180V/±192V/±204V/±216V/±228V/±240V/±252V/±264V/±276V/±288V/±300VDC(30-50节可选) | ||||
充电电流 | 机框 | 最大30A | 最大50A | 最大60A | 最大100A |
模块 | 最大10A | ||||
环境 | |||||
工作温度 | 0℃~40℃ | ||||
存储温度 | -25℃~55℃ | ||||
湿度范围 | 0~95%(不凝露) | ||||
工作海拔高度 | <1500米 | ||||
功能 | |||||
通讯接口 | RS232、RS485、2个Intelligent Slot(智能卡插槽)、干接点
| ||||
其他 | |||||
尺寸:宽*深*高(mm) | 机框 | 600*850*1350 | 600*850*1350 | 600*850*1550 | 600*850*2000 |
模块 | 620*440*86 | ||||
重量:(KG) | 机框 | 158 | 158 | 167 | 245 |
模块 | 21.6 |
