IDC机房、金融中心、中大型数据中心
性能特点:
★双变换纯在线式,提供理想的供电质量与负载保护。
★输入功率因数高达0.99,输入谐波电流小于3%,整机效率大于97%,高效节能。
★DSP全数字化控制,实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制。
★具备智能休眠模式,可设置轮休时间来进行休眠轮换,实现绿色节能。
★采用智能化多段式电池充放电管理系统。
★模块化设计,功率模块支持热插拔,便于现场维护。
★双向DC_DC拓扑平台,支持最大30%有用功率的充电功率。
★支持电池和电网同时向负载供电,智能错峰供电。
★智能化系统自诊断方案,丰富的故障记录,大容量的历史记录存储空间。
★标配10英寸大屏幕液晶触摸屏,信息量丰富,兼容SNMP、RS485双接口,一屏多监多控,丰富实用。
★超强的负载适应性,超强的过载与短路能力。
★联合逆变供电设计,保证市电跌落时有效带载。
★数字化环流控制技术,并机可靠性极高。
★面板配置EPO紧急关机按键。
★所有电路板均采用三防工艺。
★电池节数范围30-48节可调整,支持锂电应用,配置选型灵活。

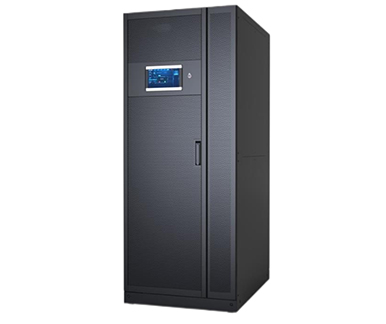

规格型号 | MX33240/60 | MX33360/60 | MX33480/60 | MX33600/60 | |
额定容量 | 240kVA | 360kVA | 480kVA | 600kVA | |
模块容量 | 60kVA | ||||
最大模块数量 | 4 | 6 | 8 | 10 | |
主路输入 | 输入方式 | 3P+N+PE | |||
输入电压 | 380/400/415VAC(线电压) | ||||
功率因数 | >0.99 | ||||
电流畸变率 | THDi<3%(100%线性负载) | ||||
电压范围 | 323~478VAC(线电压),满载, | ||||
频率范围 | 40~70Hz | ||||
电池 | 电池电压 | ±240VDC(30-48节),30节降额至70%,32-34节降额至80%, 36-38节降额至90%,40-48节不降额。 | |||
充电功率 | 最大30%*有功功率 | ||||
充电电压精度 | ±1% | ||||
旁路 | 额定电压 | 380/400/415VAC(线电压) | |||
电压范围 | 可设置,默认-20%~+15%;上限:+10%,+15%,+20%,+25%; 下限:-10%,-15%,-20%,-30%,-40% | ||||
频率范围 | 可设置,±1Hz,±3Hz,±5Hz | ||||
输出 | 额定输出电压 | 380/400/415VAC(线电压) | |||
额定频率 | 50/60Hz | ||||
输出功率因数 | 1 | ||||
电压精度 | ±1% | ||||
输出动态响应 | <5%(0%-100%-0%阶跃负载) | ||||
动态恢复时间 | <40ms(0%-100%-0%阶跃负载) | ||||
输出总谐波失真(THDu) | <1%(线性负载),<5%(非线性负载) | ||||
逆变器过载 | 110%,1小时后转旁路;125%,10分钟后转旁路; 150%,1分钟后转旁路;>150%,200ms后转旁路。 | ||||
频率精度 | 0.1% | ||||
跟踪范围 | 可设置,±0.5Hz-±5Hz,默认±3Hz | ||||
跟踪速率 | 可设置,0.5Hz/S-3Hz/S,默认0.5Hz/S | ||||
峰值比 | 3:1 | ||||
系统 | 主路模式 | ≥97% | |||
电池模式 | ≥96% | ||||
显示 | LCD+LED+彩色触摸屏 | ||||
语言 | 支持多种语言 | ||||
防护等级 | IP20 | ||||
噪音(1米) | 75dB@100%负载,70dB@45%负载 | ||||
工作温度 | 0-40℃ | ||||
相对湿度 | 0-95%(无凝露) | ||||
海拔高度 | <1000m不降额,1000~2000米之间,每升高100米,功率降额1% | ||||
通讯接口 | 标准:RS485、USB、CAN,可编程干接点卡,2个智能卡插槽,一个可扩展干接点卡插槽 | ||||
选件 | SNMP卡、智能AS400卡、并机组件、防雷组件、主旁同源组件、LBS、RS485扩展卡、短信告警器 | ||||
尺寸 | 主机(mm) | 800*1100*2000 | |||
模块(mm) | 550*750*85 | ||||
重量 | 机柜(kg) | 443 | |||
模块(kg) | 35.7 |
