政府中小型数据中心、教育中小型数据中心
医疗中小型数据中心、企业中小型数据中心
客户价值：
ＵＰＳ＋配电组合，节省前期投入。
密度更高，双柜变单柜，节省空间。
配电主路、支路检测，精确把控供电状况。
满足２Ｎ、Ｎ＋１架构，方案配置更加灵活。
性能特点：
高效节能
★单系统功率最大可达１５０ｋＶＡ。
★ＰＦ可达１．０，输入功率因数≥０．９９，整机效率高达９６％，节能增效。
安全可靠
★Ｃ级防雷设计。
★各部分架构均采用数字化控制，性能指标优异。
★所有电路板均采用三防工艺，确保在低恶劣环境下的使用寿命。
智能管理
★７英寸智能触摸液晶屏，实时记录ＵＰＳ和配电运行状态与信息，用户管理更加直观。ＵＰＳ可实现图形化界面显示，内容至少包括：主路电压／电流／频率／功因，输出电压／电流／功率／负载率，电池电压／电流／工作温度／后备时间／容量率，运行状态，告警信息等。配电可实现主路监测、支路监测，可显示电气参数：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、中线电流、频率，ＴＨＤｕ，负载百分比、谐波分量以及它们的最大值和最小值，并可设置超限阀值；电流不平衡度，电压不平衡度，开关量状态；监控装置实现多级权限管理、有效防止误操作；具有完善的故障告警和事件自诊断、分析功能。
★具有黑匣子功能，全面监控功率模块关键部分参数，实现故障可控可管。
★支持内置ＳＮＭＰ卡等多种上位机通讯方式配可选的监控管理功能，结合扩展干接点卡配置，
可智能联动其他设备。
规格型号 | ＭＸ３３６０－１６０ＳＳ | ＭＸ３３１２０－３２０ＳＳ | ＭＸ３３１５０－４００ＳＳ | ||
额定容量 | ６０ＫＶＡ | １２０ＫＶＡ | １５０ＫＶＡ | ||
模块容量 | ３０ｋＶＡ | ||||
最大模块数量 | ２ | ４ | ５ | ||
相制 | 三进三出 | ||||
输入 | |||||
额定输入电压 | ３８０／４００／４１５ＶＡＣ | ||||
输入电压范围 | ２０８～４７８ＶＡＣ | ||||
输入频率范围 | ４０Ｈｚ－７０Ｈｚ | ||||
输入功率因数 | ≥０．９９ | ||||
输入电流谐波（ＴＨＤｉ） | ≤３％（１００％线性负载） | ||||
旁路电压范围 | ３８０ＶＡＣ上限：２５％（可选＋１０％、＋１５％、＋２０％）；４００ＶＡＣ上限：２０％（可选＋１０％、＋１５％）；４１５ＶＡＣ上限：１５％（可选＋１０％）下限：－４５％（可选－２０％、－３０％） | ||||
旁路频率保护范围：±１０％ | |||||
输出 | |||||
额定输出电压 | ３８０／４００／４１５ＶＡＣ | ||||
输出功率因数 | １ | ||||
电压精度 | ±１％ | ||||
频率 | 市电模式 | 与输入同步；当市电频率超出最大±１０％（可设置±１％、±２％、±４％、±５％）时， 输出频率５０＊（±０．２％）Ｈｚ
| |||
电池模式 | （５０／６０±０．２％）Ｈｚ | ||||
电流波峰比 | ３：１ | ||||
切换时间 | 市电模式转旁路模式：０ｍｓ（跟踪）；市电模式转电池模式：０ｍｓ
| ||||
输出电压谐波（ＴＨＤＶ） | ≤２％（１００％线性负载）；≤５％（１００％非线性负载） | ||||
整机效率 | ９６％ | ||||
过载能力 | １１０％负载，持续６０ｍｉｎ后转旁路；１２５％负载，持续１０ｍｉｎ后转旁路； １５０％负载，持续１ｍｉｎ后转旁路；≥１５０％负载，立即转旁路。 | ||||
电池 | |||||
电池电压 | ±１８０Ｖ／±１９２Ｖ／±２０４Ｖ／±２１６Ｖ／±２２８Ｖ／±２４０Ｖ／±２５２Ｖ／±２６４Ｖ／±２７６Ｖ／±２８８Ｖ／±３００ＶＤＣ（３０－５０节可选） | ||||
环境 | |||||
工作温度 | ０℃～４０℃ | ||||
存储温度 | －２５℃～５５℃ | ||||
湿度范围 | ０～９５％（不凝露） | ||||
工作海拔高度 | ＜１５００米 | ||||
功能 | |||||
通讯接口 | ＲＳ２３２、ＲＳ４８５、２个Ｉｎｔｅｌｌｉｇｅｎｔ Ｓｌｏｔ（智能卡插槽）、干接点
| ||||
系统配置 | |||||
输入方式 | 单路输入（ＡＴＳ双路输入可定制） | ||||
市电主输入开关 | １６０Ａ／３Ｐ | ３２０Ａ／３Ｐ | ４００Ａ／３Ｐ | ||
空调输出开关 | ６３Ａ／３Ｐ＊３ | ６３Ａ／３Ｐ＊４ | ６３Ａ／３Ｐ＊４ | ||
市电输出开关 | ３２Ａ／１Ｐ＊３ | ３２Ａ／１Ｐ＊３ | ３２Ａ／１Ｐ＊３ | ||
ＵＰＳ输入开关 | １２５Ａ／３Ｐ | ２００Ａ／３Ｐ | ２５０Ａ／３Ｐ | ||
ＵＰＳ输出开关 | １２５Ａ／３Ｐ | ２００Ａ／３Ｐ | ２５０Ａ／３Ｐ | ||
维护旁路开关 | １２５Ａ／３Ｐ | ２００Ａ／３Ｐ | ２５０Ａ／３Ｐ | ||
ＩＴ负载１（ＵＰＳ供电） | ３２Ａ／１Ｐ＊１２ | ３２Ａ／１Ｐ＊２４ | ３２Ａ／１Ｐ＊２４ | ||
ＩＴ负载２（市电供电） | ３２Ａ／１Ｐ＊１２ | ３２Ａ／１Ｐ＊２４ | ３２Ａ／１Ｐ＊２４ | ||
其他 | |||||
尺寸：宽＊深＊高（ｍｍ） | 机框 | ６００＊１２００＊２０００ | |||
模块 | ４４０＊６２０＊８６ | ||||
| 型号 | 产品编号 | 功率范围 | 发布日期 | 下载 |

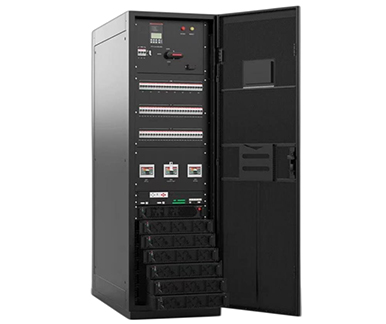

| MX系列 60-150KVA三进三出一体化UPS | MX系列三进三出一体化UPS | 60-150KVA | 2024-07-01 |  |
