ADW-MDC-SPDS系列智能精密配电柜,适用于电信、金融、政府及IT等IDC数据机房或工业企业等重要用户,为重要设备提供电力分配、安全保护、计量、运行管理与提供数据级接地等服务,用于供电可靠性要求较高的不间断供电领域。
智能精密配电柜是集电源输入、输出、全面电力监测、控制的一体化配电设计,是全面提升配电运行管理、安全管理水平的系统。

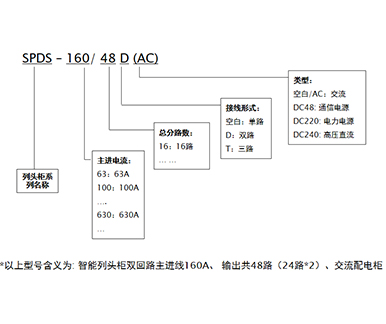

产品系列定义:
一、产品内部功能
集中式结构:
★机柜:采用服务器机柜相同造型设计(600/800/1000mm*1000/1100/1200mm*2000mm)标准42U网孔门,美观大方,与机房环境协调一致。
★柜体框架:角规选用无焊接多折型材,承重大于1400Kg,机柜骨架厚度大于2.5MM,面板厚度大于1.5MM。
监控部分:
★智能监控模块: ★智能触摸显示屏:
单模块最高可支持136回路检测,可实现全电量检测:开关状态、电压、电流、相位、频率检测,并能实时计算出每回路电流谐波、有功、无功、电量等(直流系统无功率因数、谐波、有功无功参数等)。
可实现在线热插拔维护,可选7寸、10.3寸大屏幕彩色液晶显示,全触摸操作,支持多文本显示(默认中文)。
内置存储可记录多达1200条以上信息,可通过USB扩充外部存储器。
全面配电监控:
ADW-MDC-SPDS系列智能精密配电柜监控单元采用大屏幕LCD触摸屏中英文显示,核心芯片采用先进的第三代DSP系统,运算速度快,功能强大。
★主母线的参数:三相电源的输入电压,电流,频率总有功,无功,功率因数谐波百分比,负载率电能。
★支路的监测参数:支路的开关状态支路的额定电流,实际电流支路的负载百分比、谐波百分比支路的电能(月度、季度统计)。
★输出报警信号:主路的缺相,过压,欠压报警:支路的开关状态,故障报警。
★ATS切换开关故障报警:支路的两端阀值4报警:机柜温湿度、烟感报警(可选项)。
★可以轻松的纳入机房监控系统:提供RS232/485或SNMP等智能通信接口所有信息都可以通过智能接口上传,实现远程监控和Web浏览。
★故障短信发送:智能精密列头柜可单独将所监控到的故障或报警信号以短信的方式即时的发送到机房管理员的通信设备上,以便及早知悉故障告警(可选项)。
二、产品性能特点
高可靠性:
★配电的可靠性主要取决于关键器件,智能精密配电柜内部关键器件全部选用国际知名品牌产品:全部采用ABB、施耐德、西门子等品牌断路器(除特需要求除外),63A及以下采用微型断路器、63A以上开关采用塑壳断路器。
强大的智能功能:
★监控单元采用了第三代DSP作为核心控制芯片,数据处理速度极快。
★智能监控模块为相对独立的单一模块系统,可以实现整机系统不断电维护。
★配置LCD触摸液晶显示屏,可浏览及读取各种系统信息并可现场设置,触摸屏可中英文显示如下内容:
(1)主路电气参数:电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率,谐波、负载百分比。
(2)支路电气参数:电量、实际电流、额定电流、负载百分比、功率因数、电流谐波。
(3)可显示所有主路、支路开关状态。
(4)备用开关管理便利,可在显示屏上现场由客户凭操作密码进行屏蔽或者启用设置,避免误报警。
★声光报警功能:
(1)主系统:输入过压、欠压、输入频率超限、缺相、变压器过温、防雷器失效等报警。
(2)支路系统:开关状态异常报警,可设置两段阈值报警,默认为60%,80%额定电流,具有预警功能实现用户预防性处理—由被动处理变为主动干预。
(3)系统可储存1200条历史告警记录。
★运行管理功能:输入主路系统及各分路的负载耗电量均可按月、时间段统计分析、存储。
优异的可维护性:
可以设计成双回路输入、输出,实现系统冗余设计;智能监控模块可以热插拔,系统不断电即可进行监控故障检修,维护简单方便;可以选配热插拔、可调相开关;系统不断电即可进行开关故障维护,不需要更改任何配电电缆,即可调节负载三相平衡;输出开关全部配置接线端子排,便于接线,可不断电扩容,安全、便捷。
高功率密度:
单柜输出分路开关最高可达126极比普通列头柜节省机房占地总面积达46%。
结构特点:
★外形美观,采用国际通用服务器机柜尺寸和外形,柜体框架、角规选用无焊接多折型材,承重大于1200Kg。
★机柜的前门、后门、双侧挡板均可灵活拆卸,可以实现前、后及双侧维护。
★机柜前、后面板均可采用网孔门设计,通孔率大于65%。
★机柜内部配线布局合理、整齐,配置独立的零排和地排。
★机柜可以灵活采用上下同时进出线的方式,进出线口有保护装置。
智能交流列头柜 交流20A-630A | ||
产品名称 | 系统名称 | 主要内容 |
输入 | 额定电压 | 380Vac,单相三线+地或三相四线+地±20% |
频率 | 50/60Hz±10%(*监控模块工地范围90~276VAC) | |
输出 | 额定电压 | 220Vac,单相二线+地;380Vac,三相四线+地 |
总开关容量 | 20~630A | |
配电结构回路 | 支持单母线,双母线和多母线方案 (输出最大可达136路/单模块) | |
分路开关 | 固定式开关、热插拔开关或热插拔可调相开关,容量10~63A,级数1P/2P/3P、开关分断能力6-10KA。 | |
系统功能 | 输入检测、 输出检测告警 | 主路电量、有功功率、视在功率、功率因数、三相相电压、实际电流、额定电流、零线电流、负载%、电能kWh、频率、电压谐波V-THD百分比和分次谐波、电流谐波i-THD百分比和分次谐波、主开关状态。各分路有功功率、视在功率、功率因数、实际电流、额定电流、负载%、电能kWh、电流谐波i-THD、开关状态;电压超限(2段式)、频率超限、缺项、开关断开、防雷告警、变压器过温、系统告警等。 |
检测精度 | 输入/输出 | 电流:精度0.5%、范围1%-120%;电压:精度0.5%、范围5%-120%;频率:45/60Hz±0.1Hz;电量:精度1%;温度:精度±1℃。 |
防雷 | 规格 | 标配C级或D级浪涌保护 |
I/O接口 DI输入 | DI输入 | 2路干接点输入(可定义:主开关脱扣、主开关分断、变压器过温、防雷器故障等等) |
DO输出 | 1路继电器输出(触电:交流250V/5A或直流30V/5A)选配 | |
AI输入 | 1路2线PT100温度检测测温范围-40~200℃ | |
显示界面 | 尺寸及规格 | 标配7寸彩色液晶触摸屏,可选10.3寸或以上。 |
通讯接口 | 串口 | RS485/1路、1200~38400dps,Modbus-RTU |
网口 | RJ45/1路、10/100M自适应,TCP/IP Modbud协议(选配) | |
尺寸 | 规格 | 根据现场实际要求定制 |
产品技术参数表(2):
智能直流列头柜 直流20A-800A | ||
产品名称 | 系统名称 | 主要内容 |
输入/输出 | 额定电压 | 直流24VDC、48VDC、220VDC、240VDC、336VDC等多种等级 |
输出 | 总输入容量 | 20~800A |
配电结构回路 | 支持单母线、双母线和多母线方案(输出最大可达36路) | |
分路开关型式 | 熔断器、固定式开关、热插拔开关容量10A~63A,级数1P/2P、分录开关分断能力6-10KA | |
系统功能 | 输入检测 | 主路功率、直流电压、实际及额定电流、负载%、电能kWh、 主关(断熔器)状态 |
输出检测 | 各分路功率、实际电流、额定电流、负载%、电能kWh、开关状态 | |
告警 | 电压超限、电流超限(2段式)、开关断开、防雷告警、 系统告警 | |
精度检测 | 输入 | 电流:精度0.5%、范围1%-120%;电压:精度0.5%、范围5%-120% |
输出 | 电量:精度1%;温度:精度±1℃ | |
防雷 | 规格 | 标配C级或D级浪涌保护 |
I/O接口 DI输入 | DI输入 | 2路干接点输入(可定义:主开关脱扣、主开关分断、主路绝缘、防雷器故障等等) |
DO输出 | 1路继电器输出(触电:交流250V/5A或直流30V/5A) | |
AI输入 | 1路2线PT100温度检测测温范围-40~200℃ | |
显示界面 | 规格 | 标配7寸彩色液晶触摸屏,可选10.3寸或以上。 |
通讯接口 | 串口 | RS485 1路1200~38400dps,Modbus-RTU |
网口 | RJ45 1路、10/100M自适应,TCP/IP Modbud协议 | |
尺寸 | 规格 | 根据现场实际要求定制 |
