机柜及结构组件

1、机柜技术标准

1. 机柜 的 各 项 技 术标 准 均遵循 符 合 ANSI/EIA RS310-D 、 IEC297-2 、 DIN41491;PART1、DIN41494;PART7、GB/T3047.2-92 国际工业认证标准。兼容 19 ″国际标准、公制标准和ETSI标准、国家技术监督局的相关标准和技术规范，各项指标均符合国家相关标准。

2. 机柜柜体采用高强度优质冷轧钢板；所采用的材料、紧固件、密封件，其机械化学、电气性能以及各种性能的检测方式符合中国国家标准、通信行业标准及 IEC 的有关标准。机柜的质量管理体系符合 ISO9001认证，第三方质量监督检测研究院检验报告、ROHS 检测等。

3. 机柜可以满足工作环境指标：

工作温度：-20℃~+55℃

相对湿度：≤90%RH（25℃±5℃)

大气压力:65kpa—110kpa

垂直倾斜度：≤5%

4. 外观：

4.1. 机柜涂覆层表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀；各部件均无锋利棱角，可避免对人体造成伤害；

4.2. 机柜门板、侧板平整，无扭曲、无变形、无明显抖动；门板开空均匀；

4.3. 机柜标志齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方设有用以标注序号的标签的位置；列头、列尾机柜朝外的侧板上设有用以标注列号位置；

4.4. 机柜及其附件、涂覆层、标志、饰物等均采用难燃和不燃材料；

4.5. 机柜表面：

机柜颜色：

颜色为黑色RAL9005、哑光，机柜灯光下无眩晕感；

表面涂层：

机架表面进行脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑等处理，不脱漆，耐酸碱、耐溶剂、耐腐蚀、耐指纹不受于手汗影响、附着力 100%附着、抗冲击，安全防护达到 IP20 标准；

表面处理采用 ICI专业高硬度粉末静电喷涂确保达到防静电及BS6497 国际标准，表面电泳加喷涂，表面喷塑厚度达到 70-130µm，表面喷塑硬度大于 2H，和高温烤漆处理工艺，表层外观表面光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和修饰、防静电；

焊缝整齐均匀，没有裂缝、咬边、豁口，烧穿等缺陷，焊缝外表物夹渣、气孔、旱瘤，凹坑等缺陷，焊后进行打磨，表面粗糙度符合行业相关标准；

外部件表面喷涂符合欧洲ROSH 标准，达到国家无毒无害的喷涂标准。

2、机柜技术参数

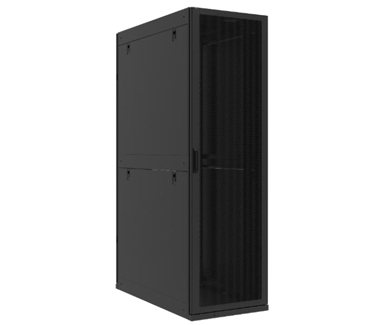

机柜简介

艾迪威 CM 系列机柜柜体采用高强度优质冷轧钢板，所采用的材料、紧固件、密封件的机械、化学、电气性能符合中国国家标准、通信行业标准及 IEC 的有关标准。机柜设计、生产符合 ISO9001-2015 认证，通过华测、泰尔实验室认证

及检测。机柜的各项技术标准均符合 ANSI/EIA RS310-D、IEC297-2、DIN41491、 PART1、DIN41494、PART7、GB/T3047.2-92 国际工业认证标准。兼容 19 ″ 国际标准、公制标准和ETSI标准等相关标准和技术规范，各项指标均符合国家相关标准。

机柜涂覆层表面光洁、色泽均匀、无流挂、无露底。金属件无毛刺、无锈蚀。各部件均无锋利棱角，可避免对人体造成伤害。

机柜门板、侧板平整，无扭曲、无变形、无明显抖动；门板开空均匀。

机柜标志齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方设有用以标注序号的标签的位置。

机柜及其附件、涂覆层、标志、饰物等均采用难燃和不燃材料。

机柜颜色标准为黑色RAL9005、哑光，机柜灯光下无眩晕感。其他颜色可定制。

机柜表面进行脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑等处理，不脱漆，耐酸碱、耐溶剂、耐腐蚀，不受于手汗影响，附着力 100%，抗冲击，安全防护达到 IP20 标准。

表面处理采用专业高硬度粉末静电喷涂，确保达到防静电及BS6497 国际标准，表面喷塑厚度达到 70-130µm，采用高温烤漆处理工艺，表层外观表面光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮、金属件无毛刺和修饰、防静电。

焊缝整齐均匀，没有裂缝、咬边、豁口，烧穿等缺陷，焊缝外表无夹渣、气孔、旱瘤、凹坑等缺陷，焊后进行打磨，表面粗糙度符合行业相关标准。

外部件表面喷涂符合欧洲 ROSH 标准，达到国家无毒无害的喷涂标准。

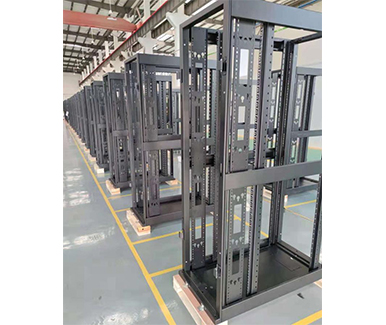

2.1 机柜主要配置框架结构

（1）机柜尺寸：600(W)*1200(D)*2000(H)mm 42U 可用空间；不小于 600kg 通过 8、9 级烈度结构抗地震考核

（2）动态态承重不小于 1200kg，静载承重不小于2400kg。

（3）机柜主要承载部件（框架、U 位方孔条、L 型角铁）所使用钢板厚度均为2.0mm 以上，前后网孔门、侧门、顶板、底板、PDU 固定板、网线扎线板、盲板、层板所使用钢板厚度为 1.0mm～2.0mm。

（4）机柜顶板前侧两块盖板为封闭式，后侧盖板为毛刷式，可前后进线。

（5）机柜并柜，两台机柜柜体之间无明显的透光缝隙，并柜可选择外并柜和内并柜两种模式，两种并柜件均方便拆装，不影响其他配件的安装，不影响冷热通道的封闭。

（6）机柜后部左右两侧各设置一条垂直理线板，方便 PDU 安装。

（7）垂直理线板同时具备弱电走线功能，设置了多种扎线孔，方便走线。

（8）机柜前后门框设有接地装置，前门接地栓连底座，底座和底座之间形成接地网，靠近门框，不影响设备上架安装。

方孔条

（1）有清晰刻度显示，设备上架后不会遮盖刻度。

（2）除必要的固定孔外无其他孔洞，以增加方孔条承重强度。

（3）为保证方孔条的自身受力强度，方孔条进行了必要的折弯处理。

（4）方孔条与横梁固定具有便于并柜后在柜体内进行方孔条与立柱的前后调节的设计。

（5）机柜正面方孔条与前门框之间预留跳线空间。

横梁

（1）横梁是用于固定方孔条的装置，但不包括机柜上下龙骨，根据机柜的高度增加而适当增加，2m 机柜左右各 2 根，方孔条不会因为高密度设备上架而变形，可避免设备高密度上架后，方孔条受力后变形。

（2）横梁与框架、方孔条的固定方式灵活，前后可调，有承重作用、前后微调、便于固定方孔条。

（3）除必要的固定孔外，横梁上无其他孔洞，便于增加横梁承重强度。

侧门

（1）安装后平滑无突起部件，无透光缝隙，有防止凹陷变形的加强横梁。

（2）门板装上机柜后无可见倾斜、凹陷、凸起或局部歪、扭现在存在。

前后网孔门

（1）通透面积在 80%以上，网孔区域不易变形。

（2）门边与框架接触位置有减震条。

（3）后网孔门根据现场需要，设计为双开门。前网孔门为单开门。

（4） 前后门安装，无倾斜、凹陷、凸起或局部歪、扭现像存在。

门锁

（1）门锁部件开关灵活，不易松动，把手大小合适，手握感舒适。

（2）后门门锁采用双开门，天地销控制式，避免门框变形。

盲板/理线器

（1）所有盲板安装后，盲板间无明显的缝隙。

（2）盲板与方孔条的固定方式采用免螺丝固定方式，便于免工具拆装。

（3）理线器的高度考虑角铁的 2mm 厚度，确保理线器安装后，与上下交换机、配线架之间无缝隙。

（4）理线器穿线孔出采用毛刷处理，可避免冷热气流短路。

L 型支架与托盘

（1）L 型支架长度与机柜深度匹配，在高度方向的距离小于 1 个 U。L 型支架为选配件，采用冷轧钢板，其承重要求不小于80kg，且具有多种规格可选，数量根据工程需求选配。

（2）固定托盘承重不小于80kg，且具有多种规格可选，安装后不可调节深度。同时应考虑受力支撑点，保障托盘受力均匀，不变形。托盘便于安装和拆卸，其安装高度和前后位置可以调节。托盘的固定方式为卡扣式固定（可根据用户需求调整，使用螺丝或弹性插销、卡接部件等固定方式）。
